產品概述

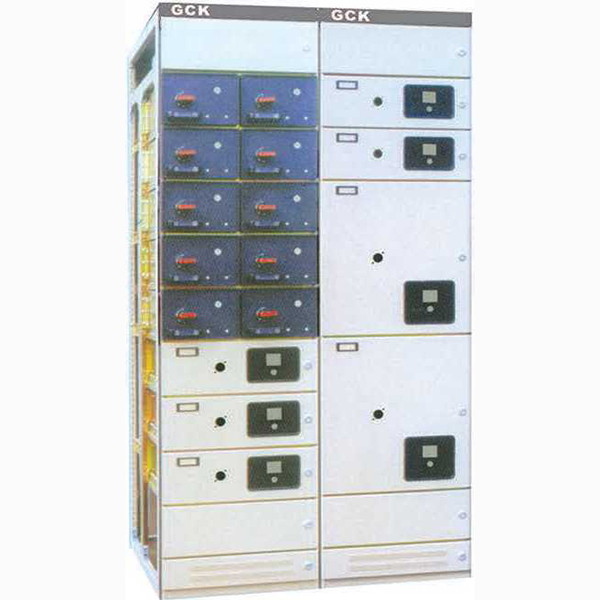

GCK低壓抽岀式開關柜由動力配電中心(PC )柜和電動機控制中心 (MCC)二部分組成,適用于發電廠、變電站、工礦企業等電力用戶作為交流50Hz ,最大工作電壓至660V,最大工作電流至3150A的配電系統中,作為 動力配電,電動機控制及照明等配電設備的電能轉換分配控制之用。
本系列產品具有分?jǐn)嗄芰Ω?,?dòng)熱穩定性能好,結構先進、合 理,電氣方案切合實際,系列性、通用性強,各種方案單元任意組合,一臺柜體所容納的回路較多,節省占地面積,外形美觀,防護等級高,安全可靠,維護方便等優點。
本產品符合IEC439標準,符合GB/T7251《低壓成套開關設備》國家標準和 ZBK36001《低壓抽出式成套開關設備》標準。
GCK-X系列產品的基本柜架為組合裝配式結構,柜架的全部結構部件通 過螺釘緊固,互相連接成基本框架,再按需要加上門、擋板、隔板、抽屜、 安裝支架以及母線和電器組件等零件,組合成一臺完整的開光柜,本柜有下列特點:
1. 框架采用異形鋼材,利用三維板定位,螺栓連接,無焊接結構,從 而避免了焊接變形和應力,提高了安裝精度。
2. 框架及零部件安裝按模數E=20mm變化。
3. 內部結構件采用鍍鋅處理,夕卜部經酸洗和磷化處理后,采用靜電環 氧粉末噴涂。
4. 在動力中心(PC )進線柜內,頂部為水平母線區域,水平母線區域 下部為斷路器室,斷路器可配置國產的DW15GME等系列,也可根據用戶需 要配置國外電器公司生產的各種斷路器,如:ABB公司生產的F系列斷路器,以及智能化斷路器。
